Stoppventile

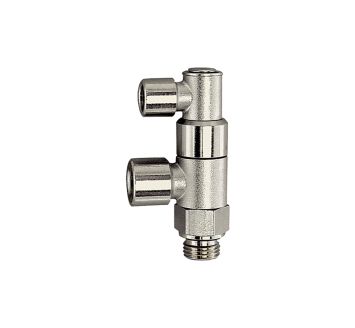

Stoppventil pneumatisch betätigt, G 1/8, G 1/8 i., G 1/8 i.

Stoppventil pneumatisch betätigt, G 1/8, G 1/8 i., G 1/8 i.

Artikelnummer: 107061

Typennummer: 66.018-18

64,48 €

zzgl. MwSt. und Versand

Varianten anzeigen

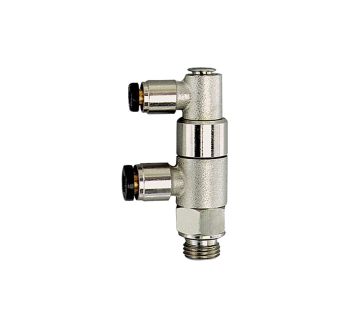

Stoppventil pneumatisch betätigt, G 1/8, Steckanschluss 6/4

Stoppventil pneumatisch betätigt, G 1/8, Steckanschluss 6/4

Artikelnummer: 107065

Typennummer: 67.018-6

67,86 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 1/4, G 1/4 i., G 1/8 i.

Stoppventil pneumatisch betätigt, G 1/4, G 1/4 i., G 1/8 i.

Artikelnummer: 107062

Typennummer: 66.014-14

73,06 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 3/8, G 3/8 i., G 1/8 i.

Stoppventil pneumatisch betätigt, G 3/8, G 3/8 i., G 1/8 i.

Artikelnummer: 107063

Typennummer: 66.038-38

95,73 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 1/2, G 1/2 i., G 1/8 i.

Stoppventil pneumatisch betätigt, G 1/2, G 1/2 i., G 1/8 i.

Artikelnummer: 107064

Typennummer: 66.012-12

145,71 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 1/4, Steckanschluss 6/4

Stoppventil pneumatisch betätigt, G 1/4, Steckanschluss 6/4

Artikelnummer: 107066

Typennummer: 67.014-6

76,03 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 3/8, Steckanschluss 8/4

Stoppventil pneumatisch betätigt, G 3/8, Steckanschluss 8/4

Artikelnummer: 107067

Typennummer: 67.038-8

98,82 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventil pneumatisch betätigt, G 1/2, Steckanschluss 12/4

Stoppventil pneumatisch betätigt, G 1/2, Steckanschluss 12/4

Artikelnummer: 107068

Typennummer: 67.012-12

137,26 €

zzgl. MwSt. und Versand

Varianten anzeigen

Stoppventile

Stoppventile online kaufen - im Fachhandel RIEGLER für Druckluft und Pneumatik

In pneumatischen Systemen kommen Stoppventile vermehrt aufgrund ihrer Anwendungsvorteile zum Einsatz - sie ermöglichen sowohl schnelle Abschalt- beziehungsweise Stopp- als auch Positionier-Funktionen. Des Weiteren eignen sie sich für Not-Abschaltungen des Durchflusses an der Anlage. Bei RIEGLER können Sie pneumatisch betätigte Stoppventile in mehreren Ausführungen bestellen - beispielsweise mit Innengewinde oder mit integriertem Steckanschluss.

Funktionsweise pneumatisch betätigter Stoppventile

Stoppventile tragen ihre Bezeichnung deshalb, weil eine Schließung des Ventils beidseitig und flexibel möglich ist. Abseits von der Schließung, fließt das Medium bei diesen Ventilen beidseitig auf ungehinderte Weise. Die eigentliche Aufgabe eines Stoppventils tritt also erst dann in Erscheinung, wenn der Durchfluss von Druckluft, aus welchen Gründen auch immer, temporär oder dauerhaft unterbrochen werden soll. In der Praxis werden Stoppventile daher vermehrt an pneumatischen Zylindereinrichtungen genutzt. Der Zylinder-Kolben an diesen lässt sich über das Ventil individuell in Bezug auf seine Positionieraufgaben anpassen, des Weiteren ist bei Not-Schaltungen ein schneller Durchflussstopp möglich.

Innerhalb der Anlage profitiert eben diese, mitsamt ihren jeweiligen Verbindungen, auf zweierlei Weise: Einerseits ist eine Positionierung möglich, auch mit anschließender Fixierung in der jeweiligen Position, andererseits kann der Durchfluss über den gesamten Hub exakt und zeitnah gestoppt werden. Der größte praktische Vorteil, der durch die zeitnahe Stoppfunktion der Stoppventile entsteht, zeigt sich mit Hinblick auf den Antrieb - dieser bleibt exakt da stehen, wo es vom Monteur beziehungsweise Techniker gewünscht ist und benötigt wird. Speziell in pneumatischen und Druckluftanlagen, wo höchste Präzision die eigene Arbeit diktieren muss, ist das ein nicht zu vernachlässigender Vorteil.

Abgrenzung gegenüber Alternativlösungen

Ein plötzlicher Flussstop des Mediums lässt sich, wie Techniker wissen, auch auf andere Weise bewerkstelligen. Die wirtschaftlich günstigste Lösung, zumindest was die Anschaffung anbelangt, sind 5/3-Wege-Ventile. Diese ermöglichen es Technikern die Mittelstellung zu sperren, in Zusammenarbeit mit einem Rückschlagventil am Zylinder entsteht dann ein Durchflussstop. Diese Ventile sind aber, das ist ihrer Konstruktion geschuldet, Kolbenschiebeventile. Bei dieser Bauart lässt sich wiederum eine minimale Leckage nicht vollständig ausschließen, da die Leitung, bis sie das eigentlich mittel gestellte Ventil erreicht, bis hin zum eigentlichen Ventil noch geöffnet bleibt. Der Antrieb besitzt in der Folge einen gewissen Nachlauf, der je nach Konstruktion der Anlage mitunter nicht erwünscht oder vor allem nicht zu dulden ist.

Eine bessere Lösung offerieren die hier verfügbaren Stoppventile. Diese haben einen hundertprozentig abschließenden Sitz und werden unmittelbar an den Anschluss des Antriebs gekoppelt, wodurch dieser sich nicht mehr unfreiwillig arretiert. Die Stoppventile von RIEGLER besitzen hierfür zwei und drei Anschlüsse und sind wahlweise mit einem Innengewinde oder einem Steckanschluss erhältlich. Der dritte Anschluss dieser Ventile gibt das jeweilige Steuersignal ab. Liegt dieses vor, existiert ein Fluss zufließend und abgehend vom Ventil aus. Sofern kein Steuersignal vorliegt, kommt es zu einer Sperrung in der aktuellen Position. Diese lässt sich entsprechend präzise umsetzen, da keine signifikante zeitliche Verzögerung auftritt.

In der Praxis ersetzen Stoppventile, sofern sie benötigt werden, folglich normale Schlauchanschlüsse - wo sie immer direkt an beziehungsweise auf den Zylinder geschraubt werden. Im RIEGLER Online Shop können Sie die Stoppventile mit verschiedenen Anschlüssen erwerben, darunter beispielsweise G 1/2, 1/4 oder 1/8.
